Meethulp

Vrijstaand

Vrijstaand

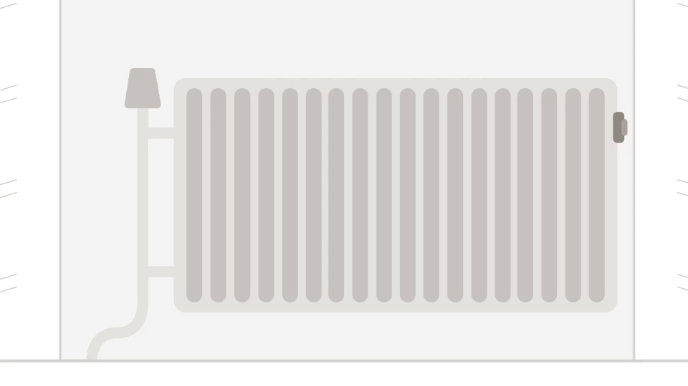

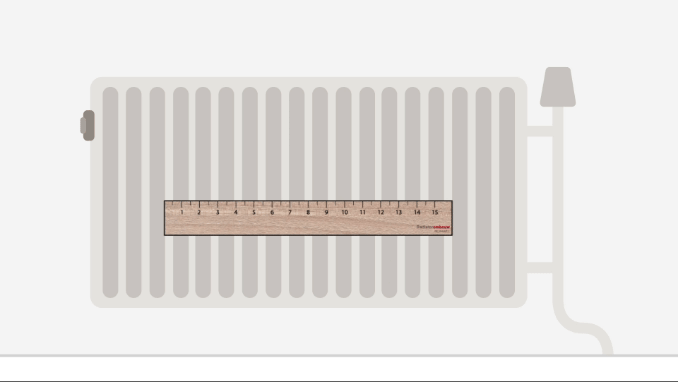

• Breedte binnenmaat: meet minimaal vanaf uiterste puntje links tot uiterste puntje rechts +1 cm.

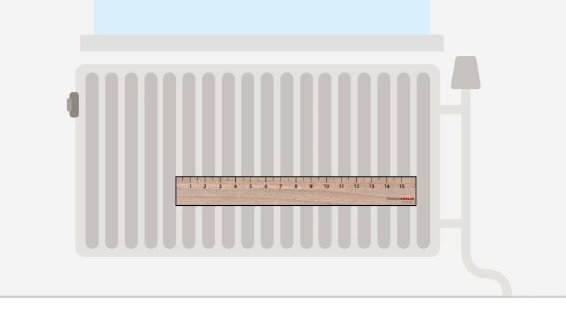

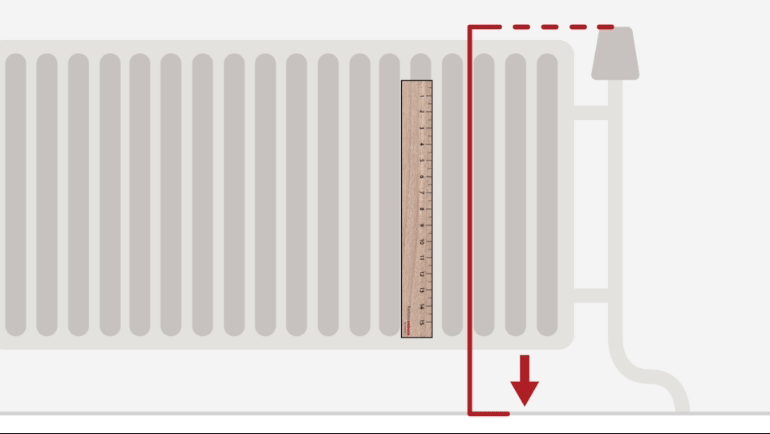

• Hoogte binnenmaat: meet minmaal vanaf vloer tot hoogste punt van de radiator +5 cm i.v.m. inkijk door bovensleuf naar radiatorplaat.

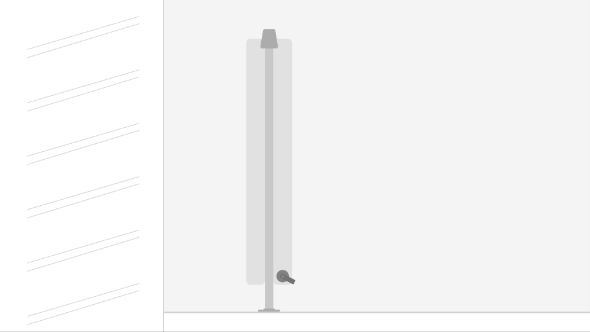

• Diepte binnenmaat: meet minimaal vanaf achterwand tot diepste punt aan de voorkant

Groter mag in alle gevallen altijd indien daar ruimte voor is

Tegen linker muur

Tegen linker muur

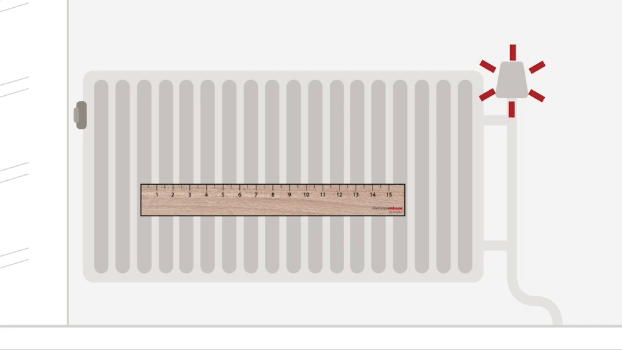

• Breedte binnenmaat: meet minimaal vanaf muur links tot uiterste puntje rechts +1 cm.
• Hoogte binnenmaat: meet minimaal vanaf vloer tot hoogste punt van de radiator +5 cm i.v.m. inkijk door bovensleuf naar radiatorplaat.
• Diepte binnenmaat: meet minimaal vanaf achterwand tot diepste punt aan de voorkant

Groter mag in alle gevallen altijd indien daar ruimte voor is

Tegen rechter muur

Tegen rechter muur

• Breedte binnenmaat: meet minimaal vanaf muur rechts tot uiterste puntje links +1 cm.
• Hoogte binnenmaat: meet minimaal vanaf vloer tot hoogste punt van de radiator +5 cm i.v.m. inkijk door bovensleuf naar radiatorplaat.
• Diepte binnenmaat: meet minimaal vanaf achterwand tot diepste punt aan de voorkant

Groter mag in alle gevallen altijd indien daar ruimte voor is

Ingesloten

Ingesloten

• Breedte binnenmaat: meet vanaf muur links tot muur rechts.
• Hoogte binnenmaat: meet minimaal vanaf vloer tot hoogste punt van de radiator +5 cm i.v.m. inkijk door bovensleuf naar radiatorplaat.
• Diepte binnenmaat: meet vanaf achterwand tot diepste punt aan de voorkant

Groter mag in de hoogte diepte altijd als daar ruimte voor is.

Vrijstaand

Vrijstaand

• Breedte binnenmaat: meet minimaal vanaf uiterste puntje links tot uiterste puntje rechts +1 cm. Dit kan de radiator zijn maar in kan ook de bestaande vensterbank/muurtje zijn waar de radiatorombouw over heen gelegd wordt. Let in dat geval ook op de symmetrie van het geheel. Dus dat de radiatorombouw links en rechts even veel over het bovenblad/muurtje heen valt ook al zit de radiator daar misschien niet.
• Hoogte binnenmaat: meet vanaf vloer tot het punt waar het blad op komt te liggen. Dit kan een muurtje zijn of bestaand, oud bovenblad, waar het nieuwe bovenblad overheen komt te liggen
• Diepte binnenmaat: meet vanaf diepste punt achterzijde, vaak kozijn, tot minimaal diepste punt aan de voorkant van de radiator. Dieper mag altijd.
• Neggemaat: maat vanaf kozijn tot muurtje voorzijde. Deze maat gebruiken we om de zijwanden in te korten aan de achterzijde. Wij adviseren om het bovenblad zelf verder op maat te maken indien die nodig is. Wij kunnen dit ook doen maar ervaring leert dat dit vaak lastig te meten is omdat er altijd wel iets scheef loopt.

Tegen linker muur

Tegen linker muur

• Breedte binnenmaat: meet vanaf muur links tot uiterste puntje rechts +1 cm. Dit kan de radiator zijn maar kan ook de bestaande vensterbank/muurtje zijn waar de radiatorombouw over heen gelegd wordt.
• Hoogte binnenmaat: meet vanaf vloer tot het punt waar het blad op komt te liggen. Dit kan een muurtje zijn of bestaand, oud bovenblad, waar het nieuwe bovenblad overheen komt te liggen
• Diepte binnenmaat: meet vanaf diepste punt achterzijde, vaak kozijn, tot minimaal diepste punt aan de voorkant van de radiator. Dieper mag altijd.
• Neggemaat: maat vanaf kozijn tot muurtje voorzijde. Deze maat gebruiken we om de zijwanden in te korten aan de achterzijde. Wij adviseren om het bovenblad zelf verder op maat te maken indien die nodig is. Wij kunnen dit ook doen maar ervaring leert dat dit vaak lastig te meten is omdat er altijd wel iets scheef loopt.

Tegen rechter muur

Tegen rechter muur

• Breedte binnenmaat: meet minimaal vanaf muur rechts tot uiterste puntje links+1 cm. Dit kan de radiator zijn maar kan ook de bestaande vensterbank zijn waar de radiatorombouw over heen gelegd wordt.
• Hoogte binnenmaat: meet minimaal vanaf vloer tot het punt waar het blad op komt te liggen. Dit kan een muurtje zijn of bestaand, oud bovenblad, waar het nieuwe bovenblad overheen komt te liggen
• Diepte binnenmaat: meet vanaf diepste punt achterzijde, vaak kozijn, tot minimaal diepste punt aan de voorkant van de radiator. Dieper mag altijd.
• Neggemaat: maat vanaf kozijn tot muurtje voorzijde. Deze maat gebruiken we om de zijwanden in te korten aan de achterzijde. Wij adviseren om het bovenblad zelf verder op maat te maken indien die nodig is. Wij kunnen dit ook doen maar ervaring leert dat dit vaak lastig te meten is omdat er altijd wel iets scheef loopt.

Ingesloten

Ingesloten

• Breedte binnenmaat: meet vanaf muur rechts tot muur links.
• Hoogte binnenmaat: meet vanaf vloer tot het punt waar het blad op komt te liggen. Dit kan een muurtje zijn of bestaand, oud bovenblad, waar het nieuwe bovenblad overheen komt te liggen
• Diepte binnenmaat: meet vanaf diepste punt achterzijde, vaak kozijn, tot minimaal diepste punt aan de voorkant van de radiator. Dieper mag altijd.
• Neggemaat: maat vanaf kozijn tot muurtje voorzijde. Deze maat gebruiken we om de zijwanden in te korten aan de achterzijde. Wij adviseren om het bovenblad zelf verder op maat te maken indien die nodig is. Wij kunnen dit ook doen maar ervaring leert dat dit vaak lastig te meten is omdat er altijd wel iets scheef loopt.

Groter mag in alle gevallen altijd indien daar ruimte voor is

Groter mag in de hoogte diepte altijd als daar ruimte voor is.

Tips voor een perfect passende radiatorombouw

Meet altijd op verschillende plaatsen

De maat kan links of rechts van elkaar afwijken. Ga in ieder geval uit van de grootste maat. De hoogte kunt u op de pootjes onderzijde inkorten.

Verschil binnenmaat en buitenmaat

De binnenmaat is de inwendige maat van de radiatorombouw. Dus de maten tussen het materiaal van de radiatorombouw. De buitenmaat is de inwendige maat inclusief de materiaaldiktes zijwand(en), bovenblad en front. Deze twee zitten dus aan elkaar vastgekoppeld. Voor de diepte tellen wij 4 centimeter materiaal (i.v.m. div. montagelatten achter het frame) bij de strakke dieptemaat op: uw radiator is bv. 17 cm diep, gemeten vanaf de muur achter de radiator tot aan de voorzijde van de radiator. In dit geval wordt de ombouw zo’n 21 cm of meer diep. Dus in ons voorbeeld: 17 (de radiator) + 4 (materiaal dikte ) = 21 cm.

De bovenbladen krijgen standaard een overstek van 2 cm aan de vrije zijde

Het bovenblad steekt standaard 2 cm uit t.o.v. de voorzijde en de vrije zijkanten. De overstek (zo wordt dit genoemd) van het bovenblad komt nog bij de buitenste maat. Voor u betekent het (in ons eerdere voorbeeld) dat de totale diepte 23 cm wordt. De maat van de overstekzijdes zijn bij stap 4 aanpasbaar. Hierdoor wijzigt de maat van het bovenblad ook. De muurzijde staat standaard op ‘geen overstek’. Echter wordt de radiatorombouw haaks aangeleverd maar is de situatie ter plekke bijna nooit recht door op/aflopende vloeren of muren die scheef gestuct zijn of iets uit het lood staan. Daardoor ontstaat er aan de muurzijdes vaak een scheve kier. Dit is in het werk aan te passen door zaagwerk of een plakviltje. Als u een overstek kiest aan de muurzijde is het vaak ook opgelost omdat er dan een kier ontstaat waarin alles wegvalt. Vaak wordt hier de vloerplintdikte voor gebruikt als deze er zit. Zie voor visualisatie van dit ‘probleem’ in het instructiefilmpje.

Houd rekening met leidingen of aflopende muren

Eventuele leidingen of het verspringen van een muur dienen in de gaten gehouden te houden. Neem dan altijd rekening met het langste stuk Iets er af halen of inzagen kan altijd, maar het er terug bij plakken natuurlijk niet meer! Het is dus mogelijk om de ombouw zelf nog aan de afwijkende situatie aan te passen.

Let op extra elementen op de radiator

Zitten er bijvoorbeeld warmtemeters op de radiator gemonteerd? Let dan ook op dat je de diepte daarvan meerekent.

Houd bij de hoogtemaat extra rekening met inkijk

De bovenste sleuf in de voorkant van de ombouw is open en zorgt straks dat alle warme lucht er doorheen kan stromen. Hier kan je dus doorheen kijken. Wij adviseren dan ook om minimaal +5 cm bij de hoogte binnenmaat op te tellen, zodat er niet alsnog de bovenkant van de radiator te zien is. LET OP: dit doen wij niet automatisch omdat niet iedereen dit kwijt kan.
